Blum BXF2ABF конвертер

Плагін для конвертації файлів з формату ZIP (які включають в себе BXF2 файли, DAE моделі та допоміжні файли) у формат ABF для SketchUp.

Цей конвертер імпортує прямо у вашу модель SketchUp ваші проєкти з Конфігуратора виробів або Конфігуратора корпусів в Blum E-Services.

Основні можливості

• Імпорт CAD проєктів: Імпортує CAD файли з додатковими даними у форматі ZIP (так як його представляє Blum E-Services BXF2 файл в архіві)
• Автоматична розмітка: та блокування групп для правильного розкладання в ABF
• Отвори, пазування, чверті у форматі ABF одразу на всіх деталях
• Передача даних про фурнітуру: артикули фурнітури передаються спеціально для плагіна OK Cabinet info +

Як працює плагін

Першим ділом вам треба завантажити свій проєкт з Blum E-Services у форматі ZIP в підготовці для PRO100 (так, ви не помилились, саме для PRO100)

Найближчим часом буде доданий окремий вид експорту спеціально для Sketchup в ZIP форматі, тоді ми змінимо інструкцію

Для цього:

• Зайдіть в особистий аккаунт на сайті Blum E-Services
• Увійдіть у свій акаунт або зареєструйтесь, якщо у вас його ще немає

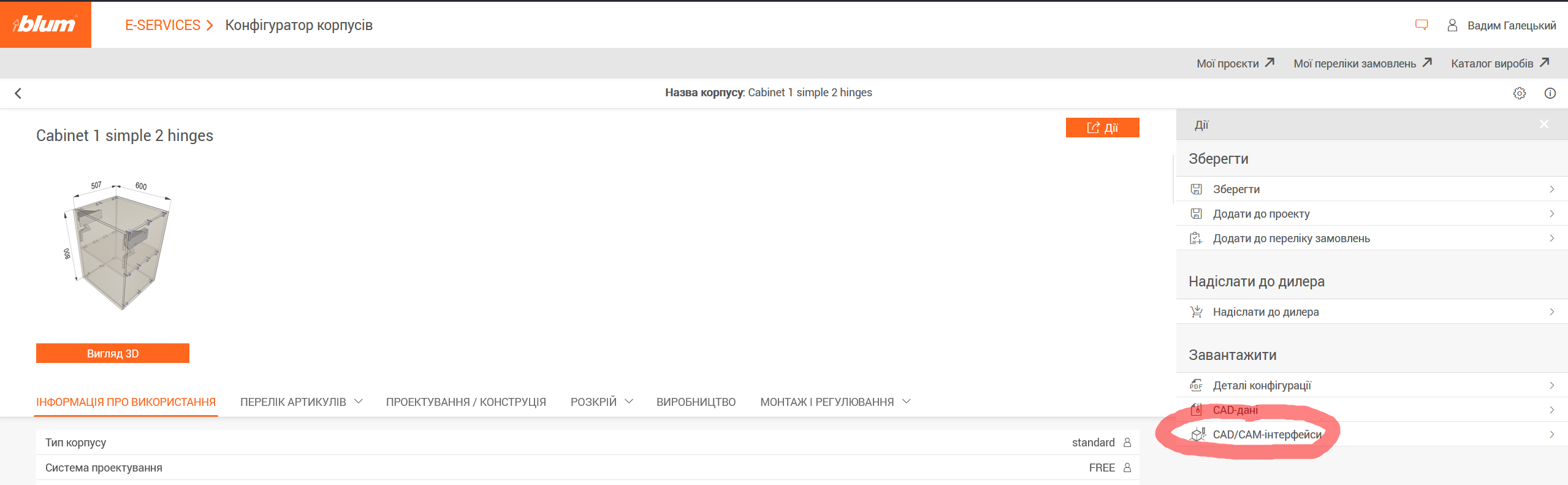

• Створиіть корпус, виріб у конструкторі. Або зайдіть у свій збережений проєкт і натисніть "Дії"
• Оберіть пункт меню "CAD/CAM інтерфейси"

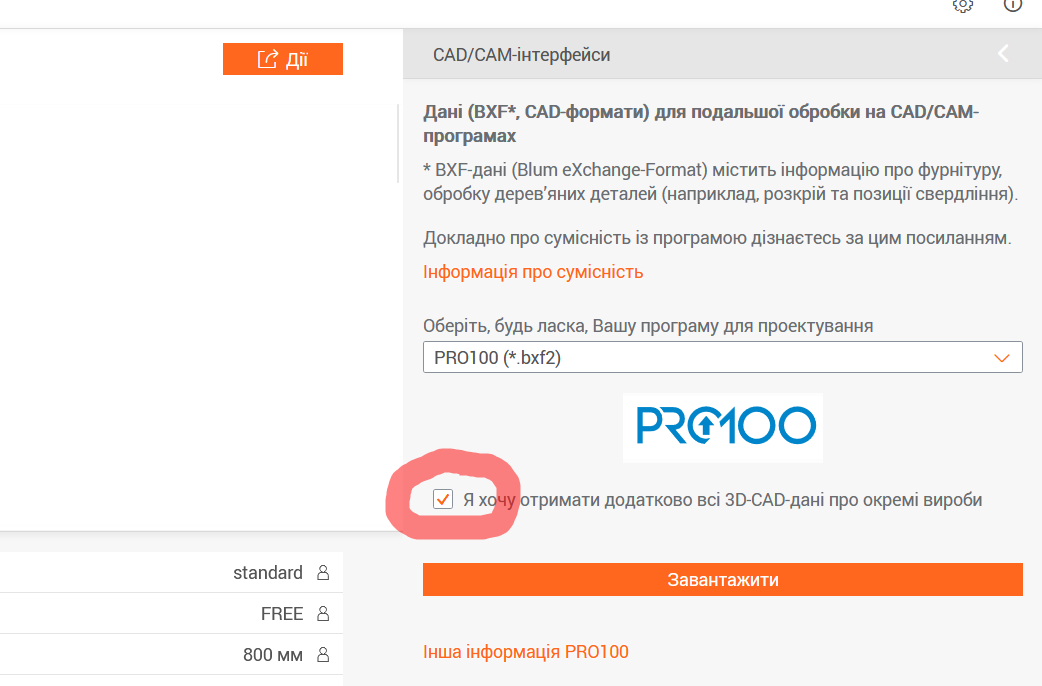

• У вікні, що відкрилося, оберіть "PRO100 (CAD ZIP)" і натисніть "Завантажити". Збережіть файл на свій комп'ютер.

• Обов'язково увімкніть галочку "Я хочу отримати додатково всі 3D-CAD-дані про окремі вироби"
• Відкрийте SketchUp з встановленим плагіном BXF2ABF

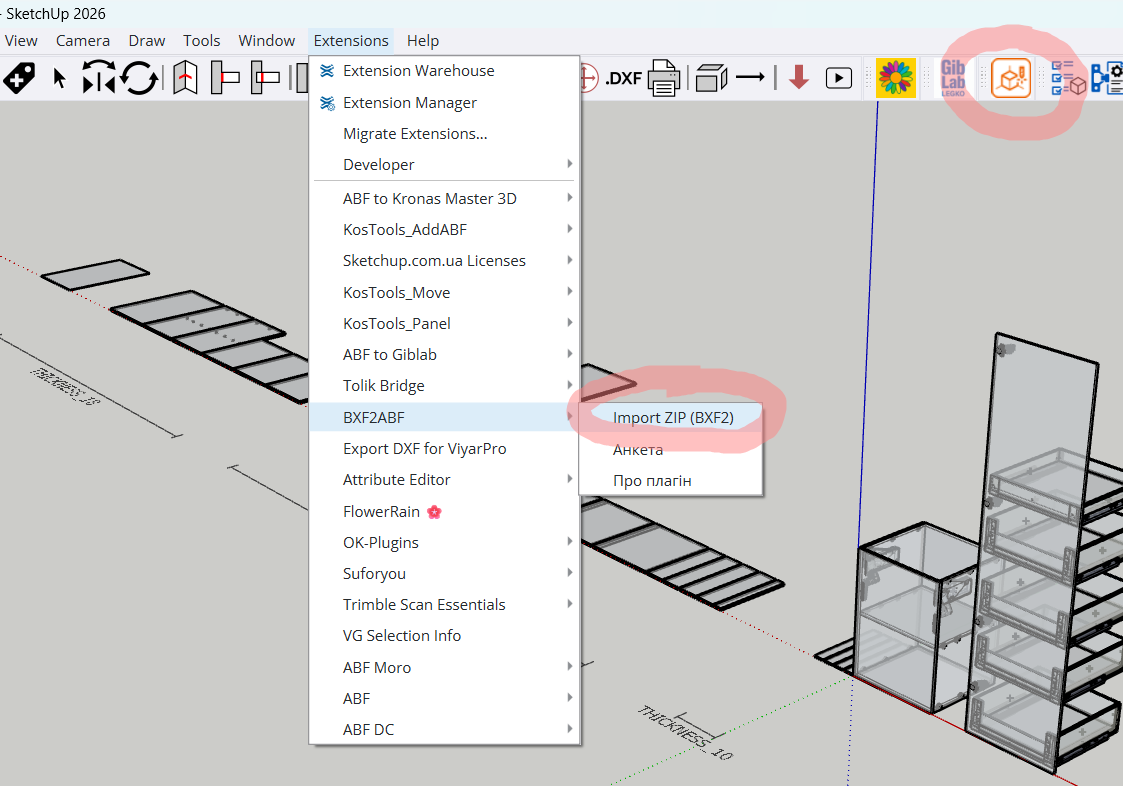

• У меню "Розширення" знайдіть "BXF2ABF -> Import ZIP (BXF2)" або натисніть кнопку плагіна на панелі інструментів

• Оберіть завантажений ZIP файл і натисніть "Відкрити"
• Зачекайте. Плагін імпортує ваш проєкт у SketchUp. Імпорт займає деякий час, залежно від розміру проєкту. При імпорті Sketchup буде переміщувати сцену, імпортувати компоненти і може трохи підвиснути. Дочекайтесь закінчення.

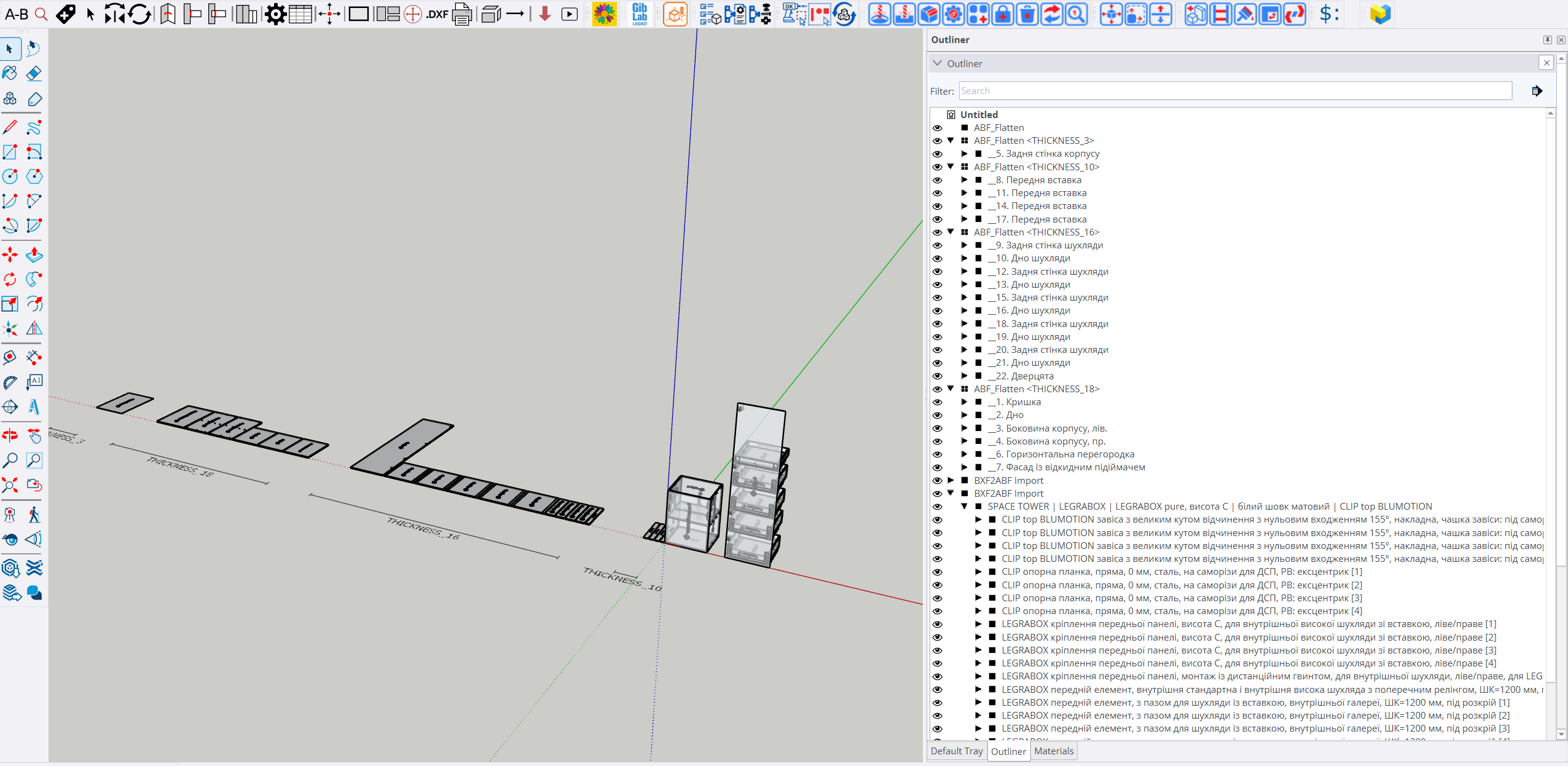

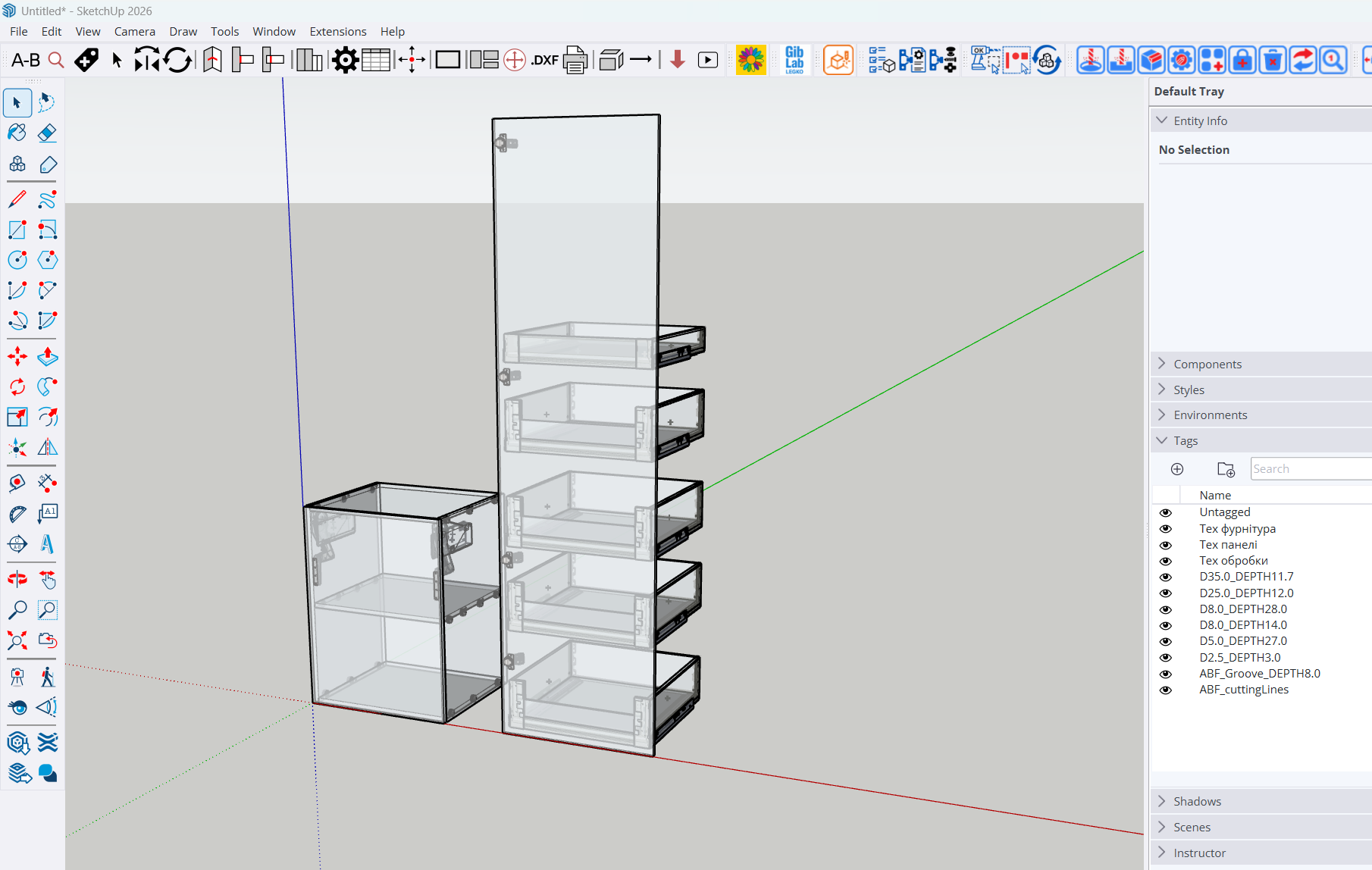

• Після завершення імпорту ви побачите у себе в SketchUp повністю готову для розкладання ABF модель.

• Далі ви можете вносити будь-які зміни, додавати і видаляти фурнітуру, редагувати модель звичайними засобами та робити з нею те все, що ви зазвичай робите при проектуванні своїх моделей.
• Також далі ви може імпортувати в цю ж модель інші проєкти з Blum E-Services.

Все! Насолоджуйтесь швидким імпортом проєктів з Blum E-Services у SketchUp!
