Безкоштовний плагін для SketchUp, який забезпечує пряму та швидку передачу меблевих проєктів із середовища ABF Solutions у GibLab. Інструмент створений для інтеграції проєктування в SketchUp у реальний виробничий цикл.

Принцип роботи: від моделі до верстата за один клік

1. Ви проєктуєте виріб та створюєте деталювання за допомогою ABF Solutions.
2. Розміщуєте готові деталі на площині в робочій області SketchUp.
3. Натискаєте одну кнопку на панелі плагіна.
4. Отримуєте готовий файл у форматі .project (XML), нативному для GibLab.

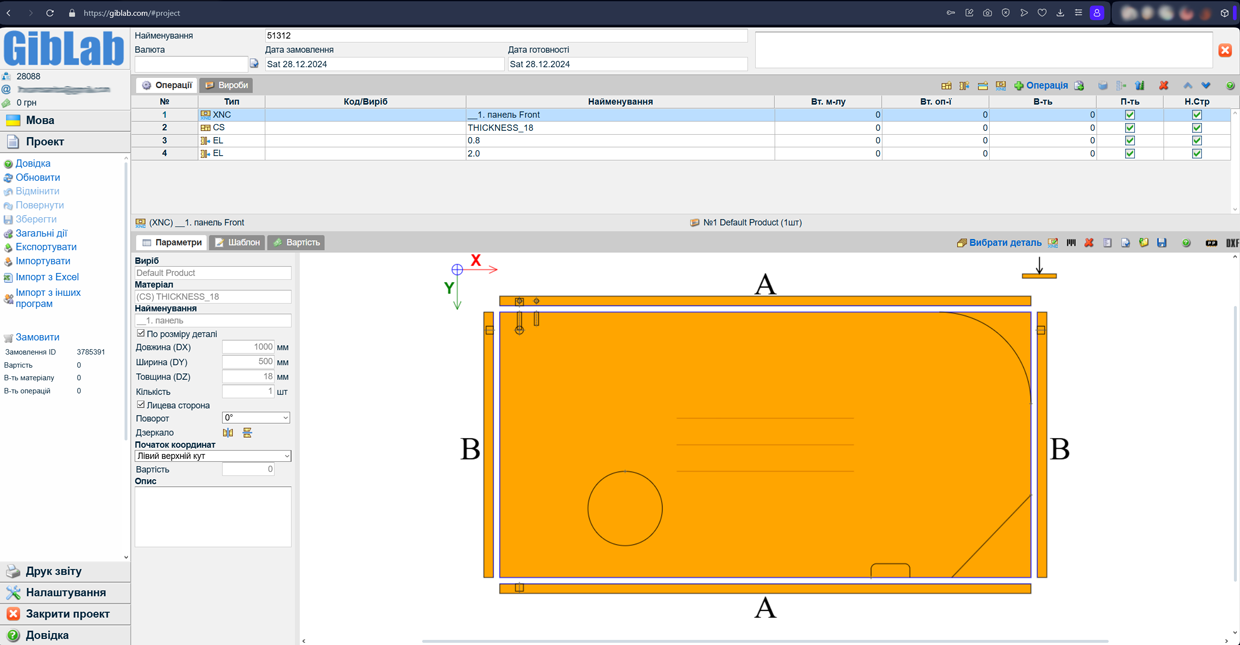

5. Імпортуєте файл у GibLab для перевірки, редагування та відправки на ЧПК-верстат.

Що саме переноситься в GibLab

Плагін коректно конвертує всю ключову інформацію про деталі та обробку:

• Розкрій та крайка: Повна інформація про габарити деталей та призначену крайку для кожної сторони.
• Отвори: Усі види отворів — наскрізні, глухі, як на пласті, так і в торець (включаючи отвори, створені зовнішніми плагінами, що не завжди підтримує стандартний експорт).
• Пази та вирізи: Коректна передача пазів (чвертей) та контурів для внутрішніх і зовнішніх вирізів.
• Матеріали та сортування: Коректний перенос матеріалів з автоматичним групуванням деталей. У підсумковому проєкті розкрій сортується спочатку за товщиною матеріалу, а потім за його назвою, що забезпечує правильну структуру для виробництва.

Обмеження та важливі технічні моменти

Для коректної роботи важливо враховувати такі особливості:

• Обробка вирізів: Усі вирізи передаються у вигляді замкнутих контурів (ліній). Оператору ЧПК-верстата в GibLab необхідно буде самостійно призначити інструмент (фрезу) та задати напрямок обробки.
• Кріпильна фурнітура: Плагін не переносить 3D-моделі фурнітури з ABF (петлі, стяжки). Однак, усі створені під них отвори переносяться коректно.
• Кутові зрізи торців: Передача торцевих зрізів під кутом (наприклад, 45°) не підтримується через обмеження на боці імпорту в самому GibLab.

Перевірено в роботі

Цей плагін — не просто утиліта. Він уже став частиною виробничого циклу на багатьох малих та середніх меблевих підприємствах України. Будучи безкоштовним інструментом, він надійно пов'язує етап проєктування в SketchUp з передачею даних на верстати через GibLab.
